Quelle est la distance de sécurité entre une tige d'électrode de mise à la terre et les autres structures ?

Quelle est la distance de sécurité entre une tige d'électrode de mise à la terre et d'autres structures ?

En tant que fournisseur de confiance deTiges d'électrodes de mise à la terre, Je rencontre souvent des clients qui me posent des questions concernant la distance de sécurité entre les tiges d'électrodes de mise à la terre et d'autres structures. Il s’agit d’un sujet crucial en matière de sécurité électrique, impactant directement l’efficacité des systèmes de mise à la terre et la sécurité globale d’une installation.

Comprendre les bases des tiges d'électrodes de mise à la terre

Les tiges d'électrodes de mise à la terre sont des composants clés des systèmes de mise à la terre électriques. Leur fonction principale est de fournir un chemin à faible résistance permettant aux courants électriques de circuler dans le sol. Cela contribue à protéger les personnes et les équipements contre les défauts électriques, la foudre et l’électricité statique. Lorsqu'un défaut électrique se produit, la tige de mise à la terre détourne l'excès de courant de l'équipement et des structures, évitant ainsi les dommages et les dangers potentiels.

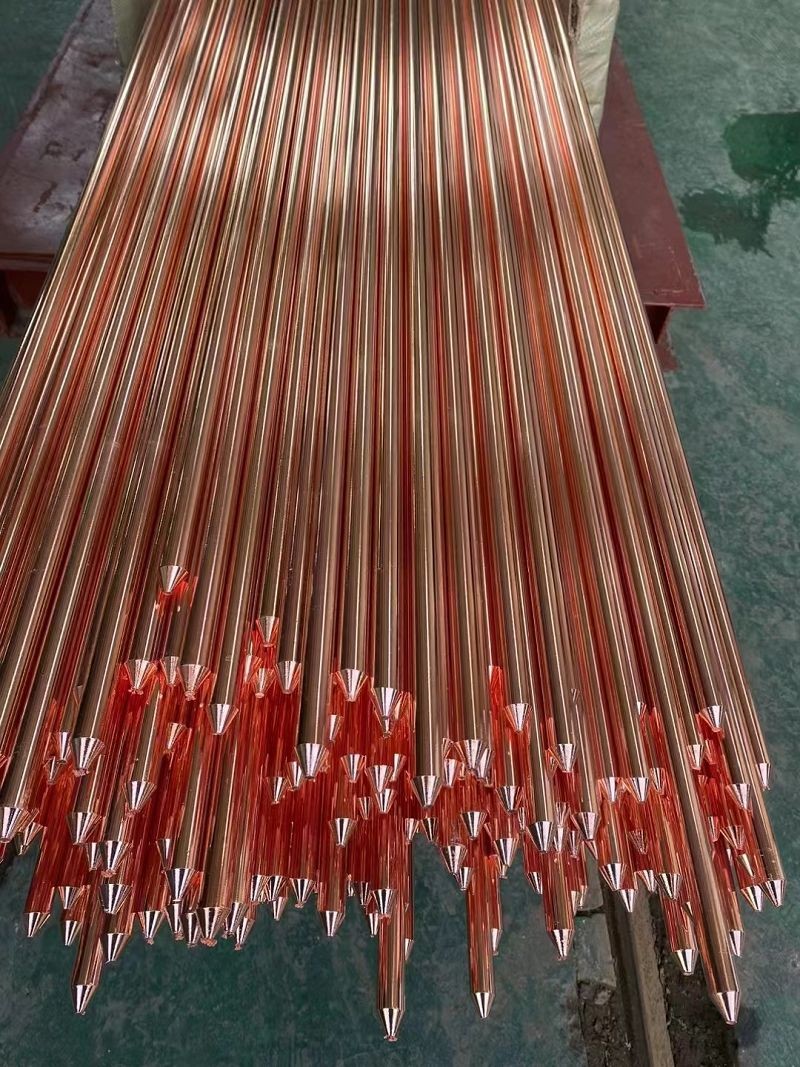

Par exemple, en cas de foudre, une tige d'électrode de mise à la terre bien installée peut canaliser en toute sécurité l'énergie électrique massive vers la terre, réduisant ainsi le risque d'incendie, d'explosion et de dommages aux appareils électroniques sensibles.Tiges de mise à la terre pour protection contre la foudresont spécialement conçus à cet effet, avec des fonctionnalités qui améliorent leur capacité à gérer les surtensions à haute énergie.

Facteurs affectant la distance de sécurité

Plusieurs facteurs influencent la distance de sécurité requise entre une tige d'électrode de mise à la terre et d'autres structures.

1. Résistivité du sol:
   La résistivité du sol joue un rôle important. Les sols à haute résistivité, tels que le sable sec ou les terrains rocheux, nécessitent un système d'électrodes de mise à la terre plus grand pour obtenir un chemin à faible résistance. Dans de tels cas, la distance entre la tige de mise à la terre et les autres structures devra peut-être être augmentée pour garantir que le champ électrique autour de la tige n'interfère pas avec d'autres éléments conducteurs. Par exemple, dans une zone sableuse, la résistance du sol peut être de 1 000 ohms-mètres ou plus, par rapport à un sol argileux humide, qui peut avoir une résistivité d'environ 100 ohms-mètres.

2. Type de structures:
   Différentes structures ont des caractéristiques électriques différentes. Les structures métalliques, comme les bâtiments en acier ou les pipelines, sont de bons conducteurs d’électricité. Si une tige d'électrode de mise à la terre est placée trop près de ces structures, il existe un risque de couplage électrique, où le courant électrique provenant de la tige peut circuler dans la structure voisine. Cela peut entraîner une corrosion du métal et des risques électriques potentiels. Les structures non métalliques, en revanche, peuvent être moins affectées par le champ électrique du piquet de terre, mais doivent néanmoins être prises en compte en termes d'accès physique et de dommages potentiels lors de l'installation et de la maintenance.

3. Charge électrique et niveaux de tension:
   Des charges électriques et des niveaux de tension plus élevés génèrent des champs électriques plus forts autour de la tige de l'électrode de mise à la terre. Dans un environnement industriel doté d'équipements électriques à haute tension, la distance de sécurité doit être augmentée pour éviter les interférences électriques et assurer la sécurité du personnel et des équipements. Par exemple, dans une sous-station électrique, où la tension peut être très élevée, le système de mise à la terre doit être soigneusement conçu pour éloigner le champ électrique des autres composants sensibles.

Distances de sécurité recommandées

Bien qu'il n'y ait pas de réponse universelle concernant la distance de sécurité, certaines directives générales peuvent être suivies.

1. Depuis les bâtiments:
   Généralement, une distance minimale de 1 à 2 mètres est recommandée entre une tige d'électrode de mise à la terre et les fondations d'un bâtiment. Cela permet d'éviter que le courant électrique provenant de la tige n'affecte les systèmes électriques du bâtiment et ne provoque la corrosion des parties métalliques du bâtiment. Cependant, dans les zones à forte résistivité du sol ou dans les applications à haute tension, une plus grande distance peut être nécessaire.

2. Depuis les pipelines souterrains:
   Pour les canalisations souterraines, une distance de sécurité d’au moins 3 mètres est souvent recommandée. Cette distance permet d'éviter que le courant électrique provenant de la tige de mise à la terre ne provoque une corrosion électrochimique dans le pipeline. De plus, cela réduit le risque d'interférence électrique avec les systèmes de surveillance et de contrôle du pipeline.

3. À partir d'autres systèmes de mise à la terre:
   S'il existe plusieurs systèmes de mise à la terre dans la même zone, par exemple une mise à la terre séparée pour différents équipements électriques ou pour la protection contre la foudre, une distance minimale de 2 à 3 mètres entre les tiges des électrodes de mise à la terre doit être maintenue. Cela permet de garantir que les systèmes de mise à la terre fonctionnent indépendamment et n'interfèrent pas les uns avec les autres.

L’importance d’une installation précise

Une installation correcte des tiges d'électrodes de mise à la terre est essentielle pour maintenir la distance de sécurité correcte. Pendant le processus d’installation, il est important de mesurer et de marquer soigneusement l’emplacement de la tige en fonction des exigences spécifiques du site. La tige doit être enfoncée verticalement dans le sol jusqu'à une profondeur suffisante, généralement au moins 2,5 mètres, pour assurer un bon contact avec le sol.

Il est également important d’utiliser le type de tige d’électrode de mise à la terre adapté à l’application. Différents matériaux, tels que l'acier cuivré, l'acier inoxydable ou l'acier galvanisé, ont des propriétés électriques et de résistance à la corrosion différentes. Par exemple, dans une zone côtière où le sol est très salin, une électrode de mise à la terre en acier inoxydable peut être plus adaptée qu'une électrode galvanisée en raison de sa meilleure résistance à la corrosion.

Conformité aux normes

Le respect des normes électriques nationales et internationales est crucial lors de la détermination de la distance de sécurité entre les tiges d'électrodes de mise à la terre et les autres structures. Des normes telles que le National Electrical Code (NEC) aux États-Unis ou les normes de la Commission électrotechnique internationale (CEI) fournissent des directives détaillées sur la conception et l'installation du système de mise à la terre. Ces normes garantissent que les systèmes de mise à la terre sont sûrs et efficaces, protégeant à la fois les personnes et les biens.

Contact pour des conseils professionnels et des achats

Si vous avez besoin de tiges d'électrodes de mise à la terre ou si vous avez des questions sur la distance de sécurité et l'installation de systèmes de mise à la terre, nous sommes là pour vous aider. Notre équipe d’experts possède une vaste expérience dans le domaine de la mise à la terre électrique et peut vous fournir des conseils professionnels adaptés à vos besoins spécifiques. Que vous travailliez sur un petit projet résidentiel ou une grande installation industrielle, nous avons les solutions de mise à la terre qu'il vous faut.

Nous proposons une large gamme de produits de haute qualitéTiges d'électrodes de mise à la terreetTiges de mise à la terre pour protection contre la foudrequi répondent aux normes les plus élevées de l’industrie. Contactez-nous pour discuter de vos besoins et démarrer un projet réussi avec nos produits de mise à la terre fiables.

Références

• Code national de l'électricité (NEC), diverses éditions.
• Publications de la Commission électrotechnique internationale (CEI) relatives à la mise à la terre électrique.
• Manuels de génie électrique, en particulier ceux traitant des systèmes de mise à la terre et de la sécurité électrique.
